Здания из легких металлоконструкций серии Спайдер Ruukki

Спайдер-В^® — это конструктор

Вы сами сможете построить свое здание. Все элементы конструкции — на болтовых соединениях, а, следовательно, полностью исключены сварочные работы. Это делает возможным монтаж «в чистом поле».

При строительстве зданий системы Спайдер-В^® не надо проводить дорогостоящие земляные работы с изготовлением тяжелого фундамента. Здание может быть установлено на легкие точечные фундаменты, а иногда и просто на бетонную площадку. Вес элементов конструкции значительно ниже, чем у традиционных металлоконструкций из сварных или горячекатаных профилей, не говоря уже о традиционных строительных технологиях -кирпиче и железобетоне.

Для монтажа не нужны краны с большой грузоподъемностью, а, в отдельных случаях, монтаж может проходить без привлечения кранового оборудования.

Конструктивные решения

В настоящее время компанией Ruukki представлен новый вариант использования ферменной конструкции в качестве каркаса зданий системы Спайдер-В®. Данная разработка нашла широкое применение в агропромышленном строительстве.

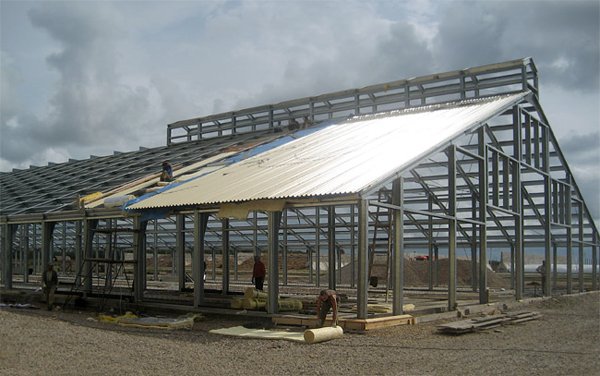

Новый конструктив свинарников и птичников представляют собой плоскую ферму, где все элементы выполнены из гнутого оцинкованного профиля. Наличие ровного горизонтального нижнего пояса позволяет обшивать потолок здания изнутри сэндвич-панелями. Отсутствие пористых материалов в покрытии сэндвич-панелей упрощает чистку и предотвращает появление грязи и болезнетворных бактерий в помещении.

Благодаря использованию ферм здания обладают низкой металлоемкостью, что соответственно снижает их стоимость. Данная разработка позволяет применять наши здания уже и в пятом снеговом районе, — в который попадает довольно большая территория нашей страны. Сборка зданий осуществляется на болтах и не требует сварки.

    * Сопряжение элементов рамы между собой — жесткое; колонн с фундаментом — жесткое.
    * Для зданий пролетом 18 метров для колонн высотой 3,0 м и 3,6 м — сопряжение колонн с фундаментом — шарнирное.
    * Сопряжение стоек рам фахверка (состоящих из спаренных С-профилей) с фундаментом — шарнирное.
    * Жесткое крепление колонны к фундаменту — 4-х анкерное.
    * Шарнирное крепление колонны к фундаменту — 2-х анкерное.
    * Каркас состоит из рам на основе тонкостенных оцинкованных профилей типа S, с высотой сечения профиля 280 мм и С-образных профилей.
    * В каркасе используется только один типоразмер для каждого типа профиля.
    * Общая жесткость каркаса обеспечивается системой гибких связей с предварительной затяжкой.
    * Соединение элементов каркаса производится при помощи плоских листовых деталей (фасонок).
